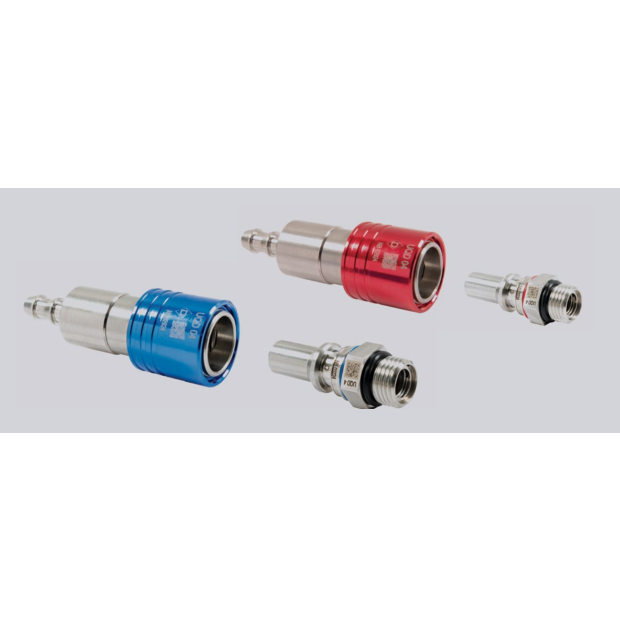

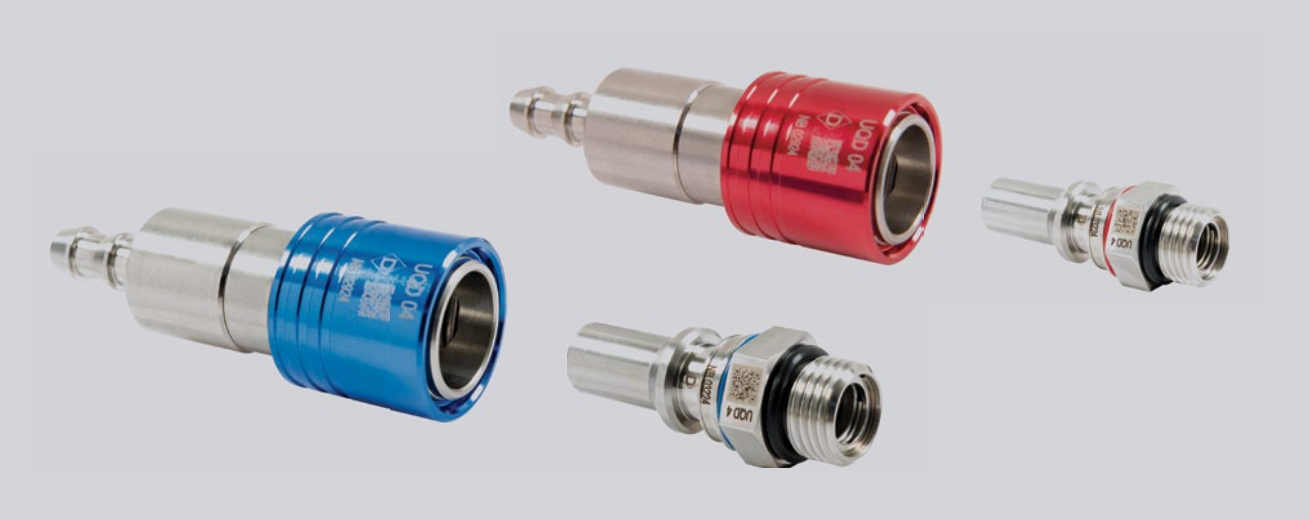

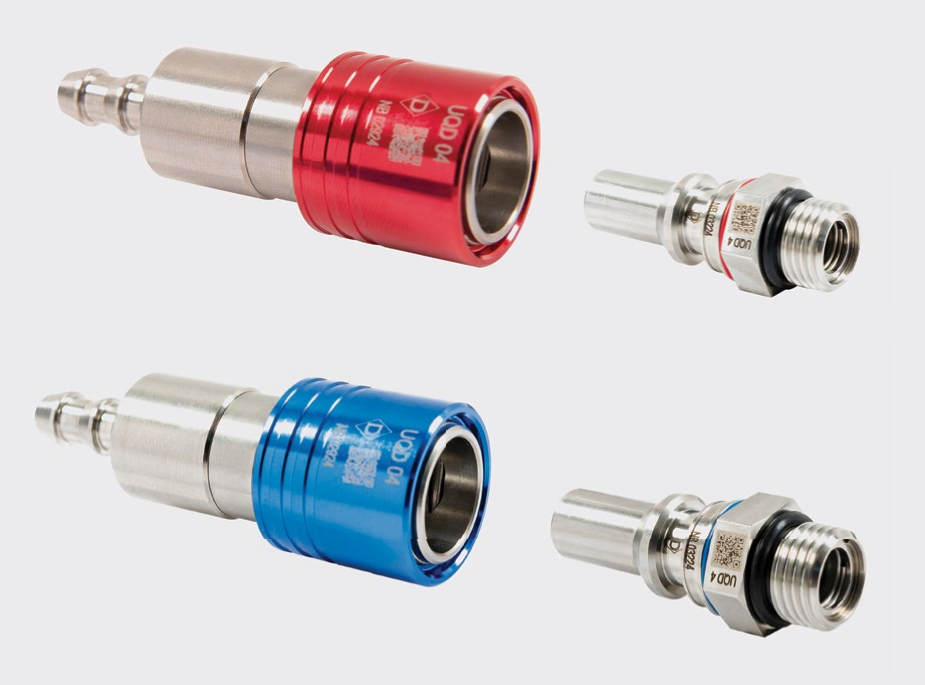

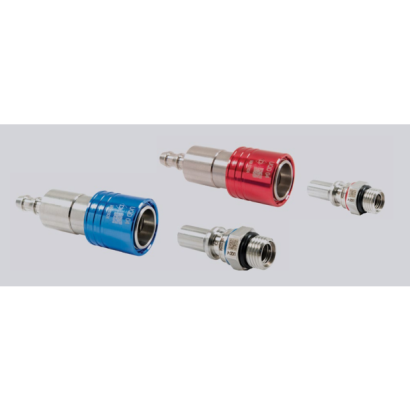

Danfoss Hansen® Universal Quick Disconnect (UQD)

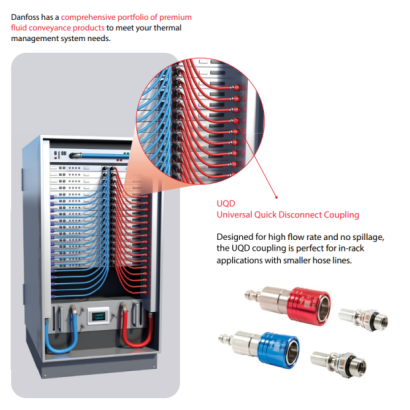

一套接頭搞定機櫃液冷需求：UQD 專為 熱管理應用設計，提供 4 種尺寸與 紅/藍雙色識別， 符合 OCP（Open Compute Project）規範，並以 100% 氦氣漏檢確保穩定與可靠。
OCP 規範設計 Push-to-connect High flow / No spillage Flat face / Double shut-off Red/Blue 色碼識別 QR code 追溯
高流量、無溢出
雙關段平面閥，維護/拆裝降低灑漏風險。
最佳連接力表現
同級優化的連接力，讓機櫃內操作更直覺。
識別與追溯友善
紅/藍色編碼＋QR code，有助於協助追蹤零件。
產品概述
Danfoss Hansen UQD 專為資料中心與液冷熱管理設計，提供 4 種尺寸與 2 種顏色選項。 依 OCP UQD 規格設計，且流量性能 至少超過 OCP 要求 25%，有助於降低整體能耗並提升系統效率。
應用與市場
- 液冷應用
- 數據中心應用
產品特性
- 標準密封材料：EPDM-P
- 標準材料：303/304 不銹鋼（具有廣泛的流體相容性）
- 操作溫度：5°C – 65°C（41°F – 149°F）
- 典型工作壓力：6.9 bar（小尺寸可達 20 bar）
- 所有接觸液體的 O 型圈/密封件均符合 IEC/UL 62368-1 G.15.2.3 的資格/認證
- 多種端口連接選項：插頭上的 ORB、BSPP 和插座上的推入軟管，可根據要求提供其他配置
密封彈性體數據
| Seal Elastomer | Operation Temperature（°C） | Operation Temperature（°F） |
|---|---|---|
| EPDM-P | -40°C ～ +150°C | -40°F ～ +302°F |

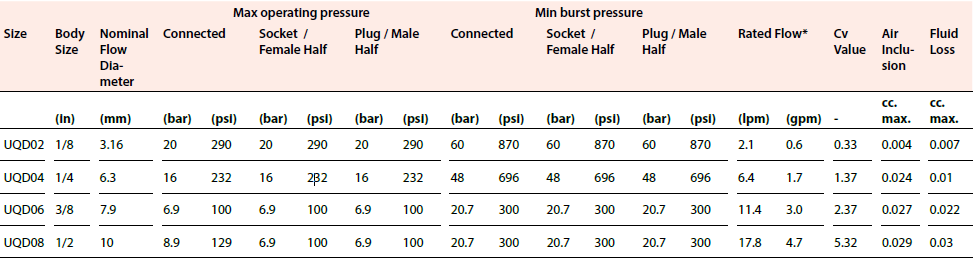

物理特性摘要
* Rated Flow 依 OCP 定義，用來測試壓降並推導 Cv（流量係數）。
性能參數

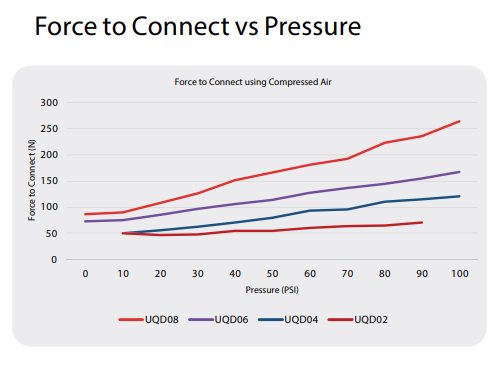

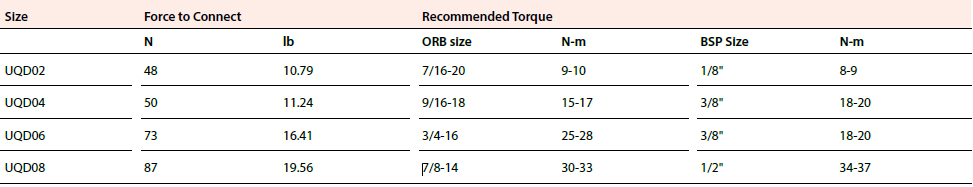

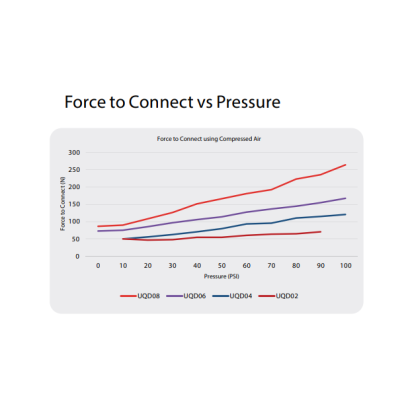

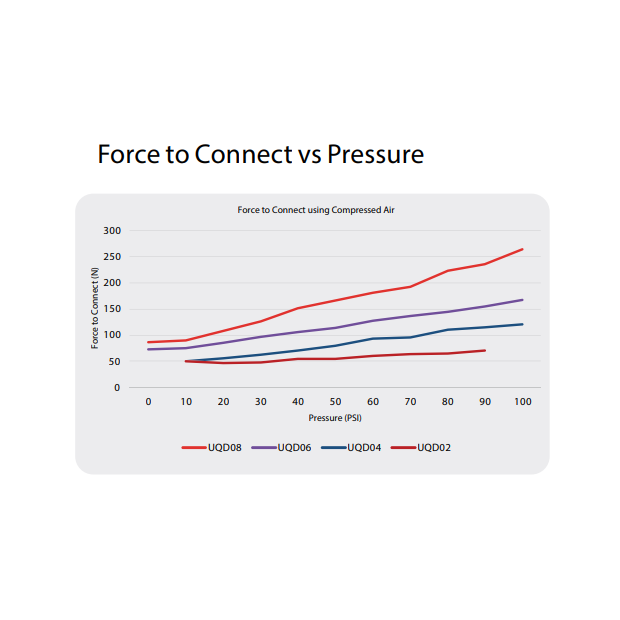

Force to Connect vs Pressure：不同尺寸在壓力上升時的連接力變化（壓縮空氣）。

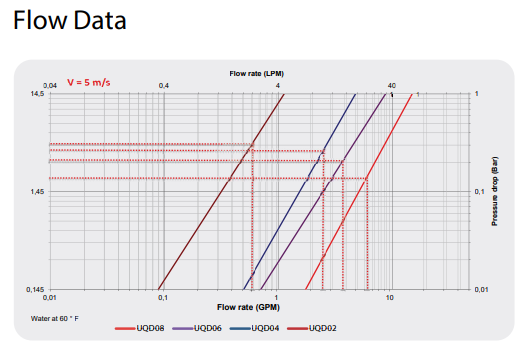

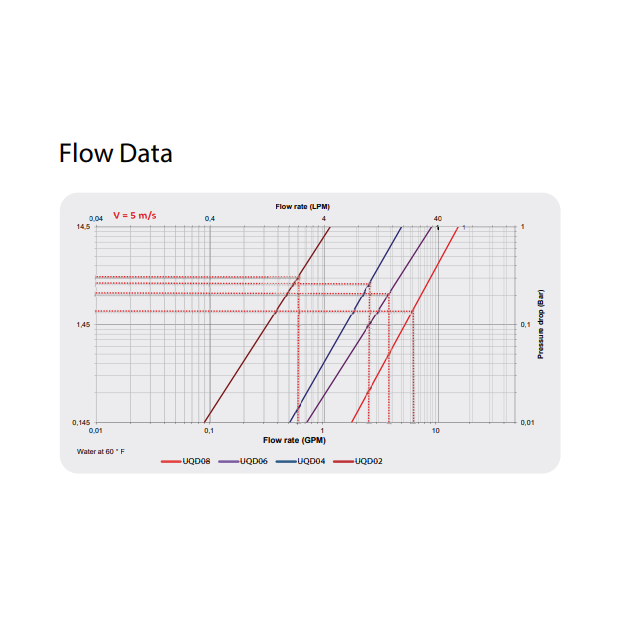

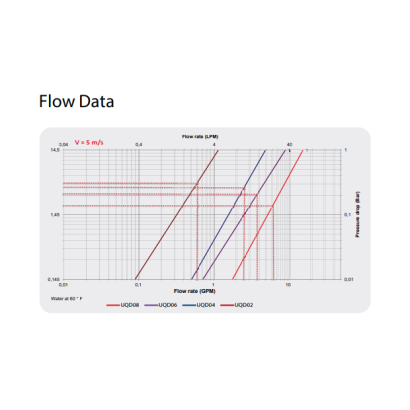

Flow Data：流量 vs 壓降（測試流體：60°F 水）。
5 m/s 參考流速（Industry reference）
以 V = 5 m/s 對應的參考流量常用於平衡壓降與流量穩定性。

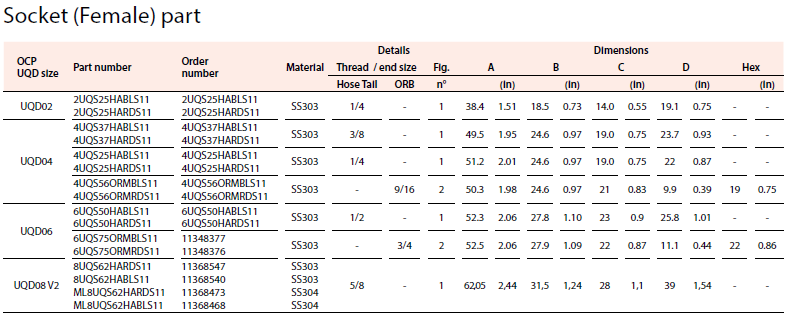

Socket (Female)

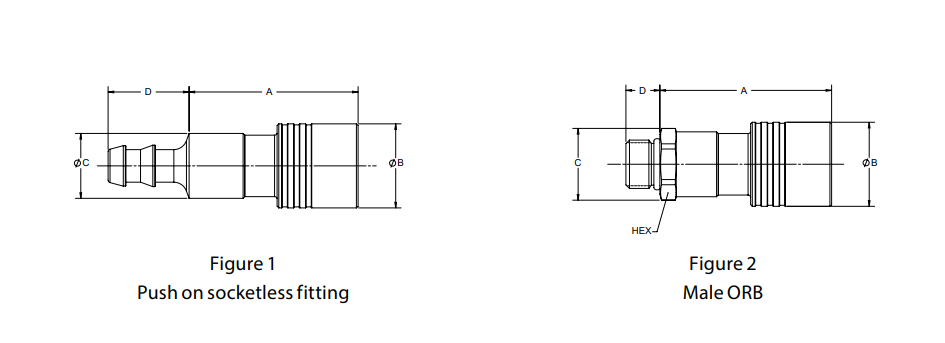

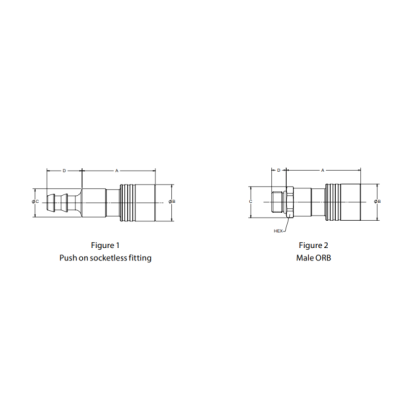

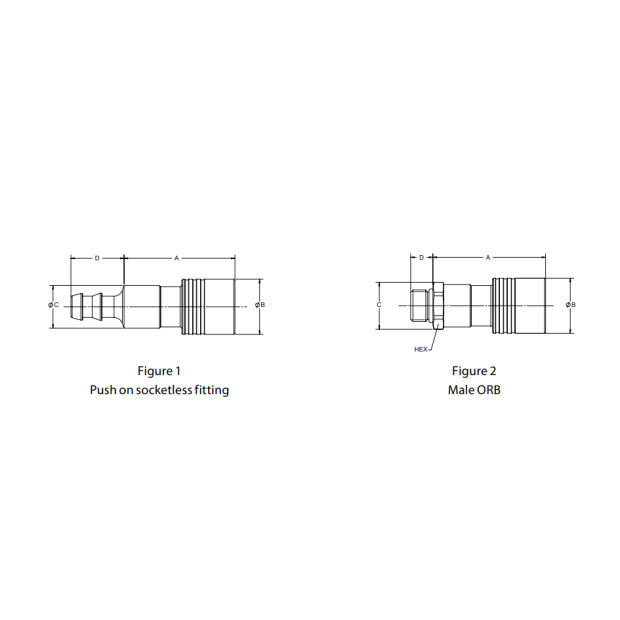

尺寸示意：Figure 1（Push on socketless fitting）／Figure 2（Male ORB）。

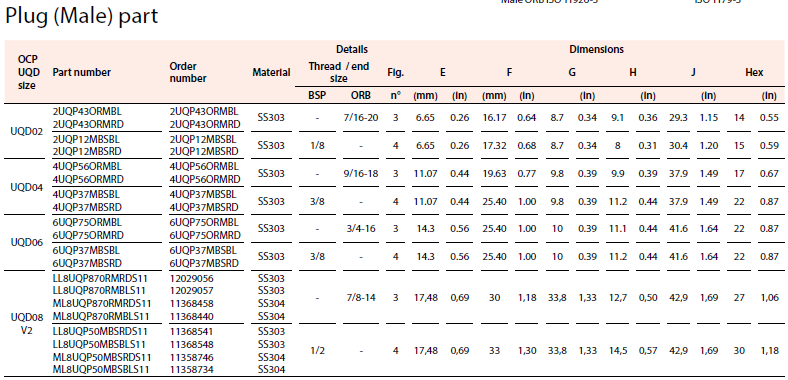

Plug (Male)

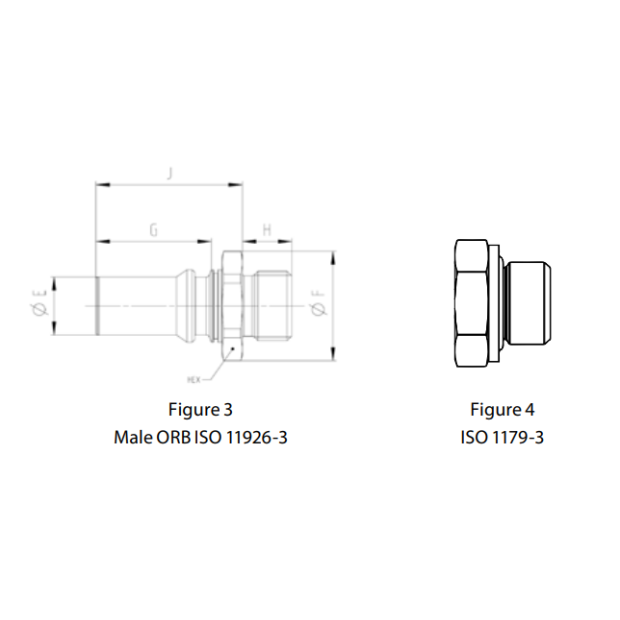

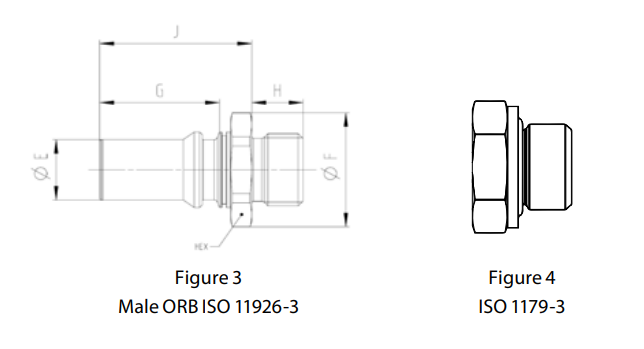

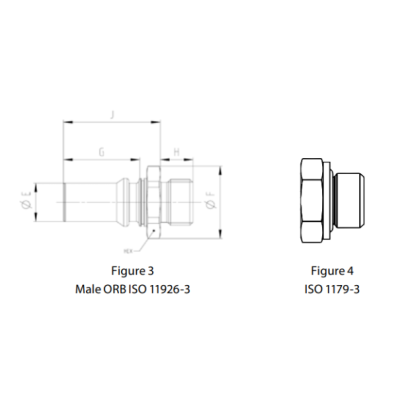

尺寸示意：Figure 3（Male ORB ISO 11926-3）／Figure 4（ISO 1179-3）。
*註1：To obtain connected length of coupling, add dimensions A (Fig. 1) and D (Fig. 2) together
*註2：顏色選項中：RD表示紅色；BL表示藍色。
*註2：顏色選項中：RD表示紅色；BL表示藍色。
*註：顏色選項中：RD表示紅色；BL表示藍色。
