Danfoss FF4514 & FF4521｜90° Swivel Adapter Families
FF4514 與 FF4521 旋轉接頭系列，專為資料中心伺服器機櫃 Manifold 的液冷軟管組裝連接而設計。 可旋轉的結構讓你在狹小空間也能快速對位安裝。
90° Swivel SS304 + EPDM 100% 氦氣漏檢 多種 Hose / Thread 選項
旋轉接頭設計 使得在狹小的環境中也能輕鬆快速地安裝。
高靈敏非破壞性檢測 100% 量產零件均通過氦氣洩漏檢測。
識別與追溯友善 QR code可提升追溯性與管理效率。
產品概述
FF4514 與 FF4521 旋轉接頭系列，專為資料中心伺服器機櫃 Manifold 的液冷軟管組裝連接而設計。 可旋轉的結構讓你在狹小空間也能快速對位安裝——不必把手腕扭成麻花。
應用與市場
- 資料中心
- 熱管理系統
產品特色
- 標準密封：EPDM（可依需求提供其他材質）
- 304 不鏽鋼：提供廣泛的流體相容性
- 旋轉功能：便於快速連接
- 操作溫度範圍：-3°C ～ 60°C（26.6°F ～ 140°F）
- 支援不同軟管尺寸與端口螺紋規格

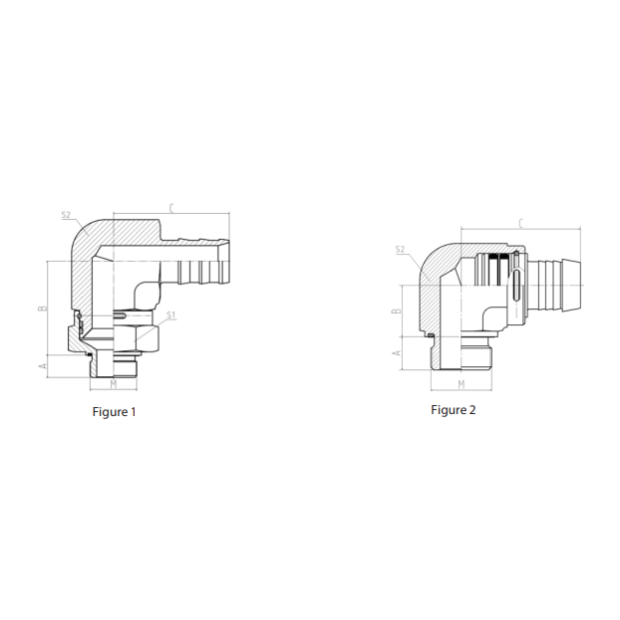

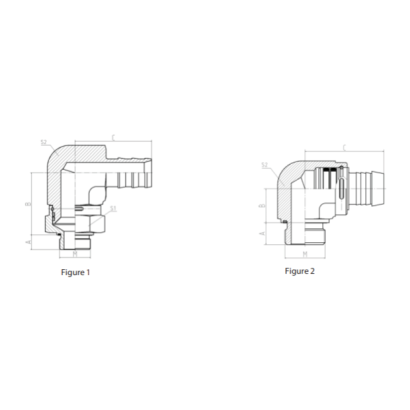

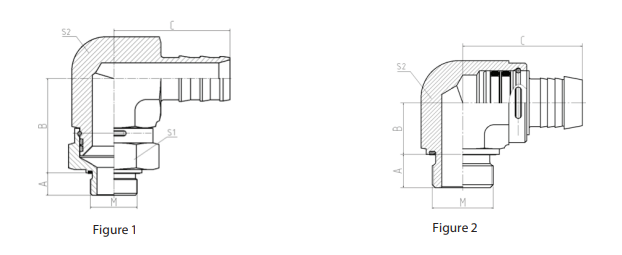

Dimensions：Figure 1–2（剖面與尺寸標註示意）。

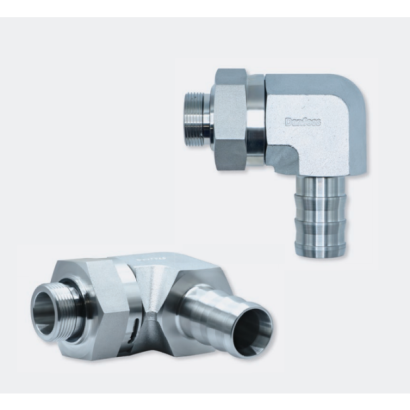

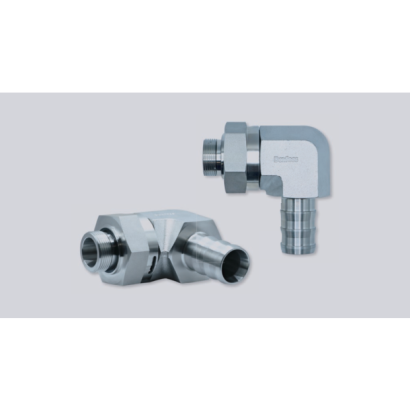

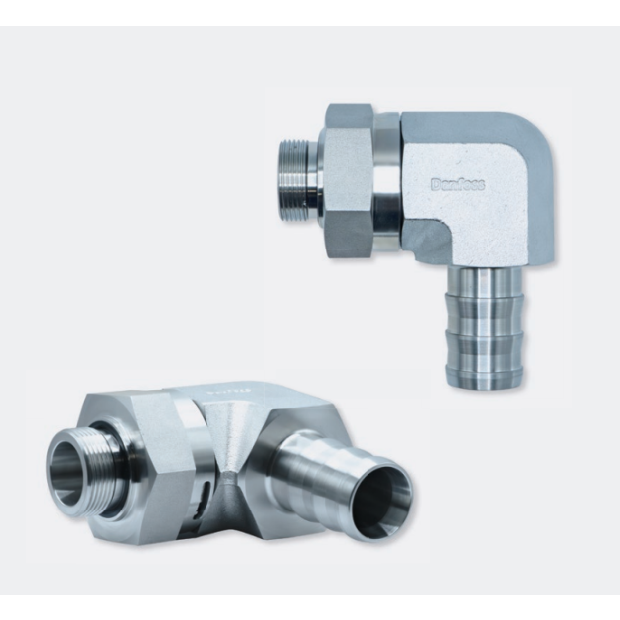

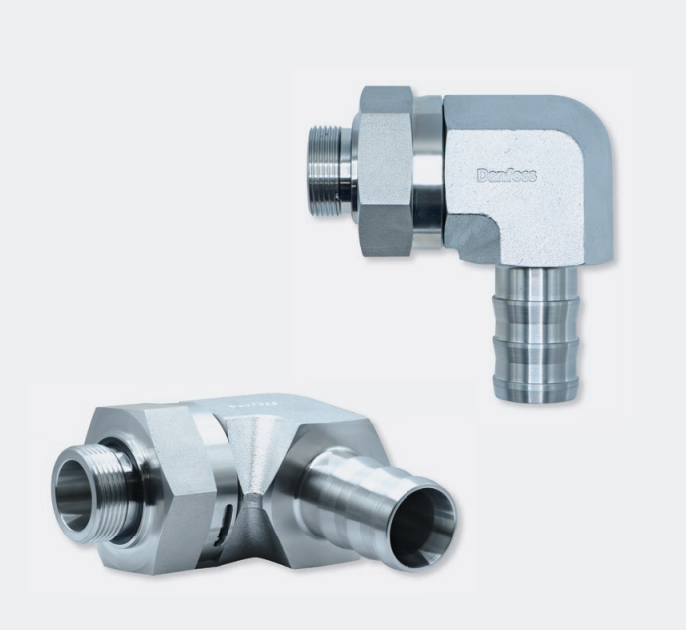

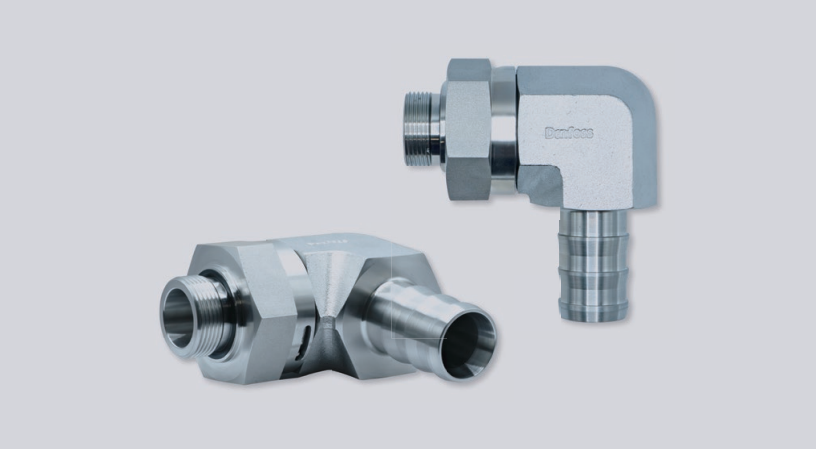

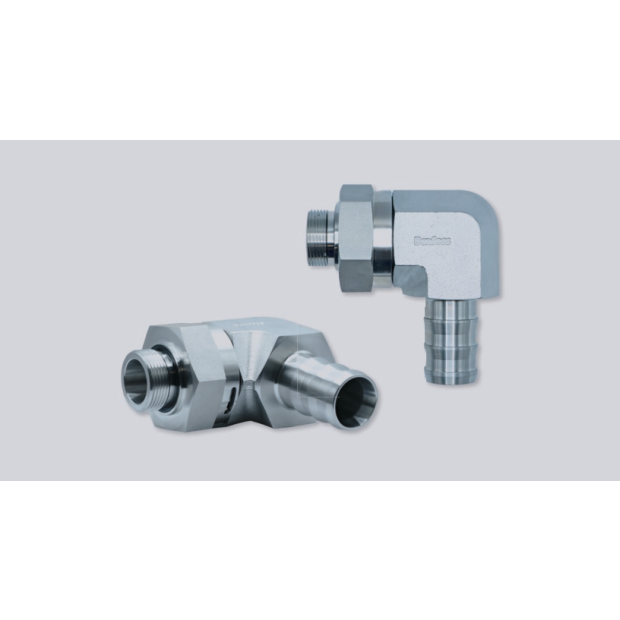

產品示意（灰底）：適合放在規格頁中段作為視覺補強。
壓力與密封
| Part Number | Max. Operating Pressure | Max. Proof Pressure | Min. Burst Pressure | Seal Materials |
|---|---|---|---|---|
| FF4514-2032-568 | 10 bar | 17 bar | 21 bar | EPDM & EPR |
| FF4514-2024-568 | 10 bar | 17 bar | 21 bar | EPDM & EPR |
| FF4514-3232-568 | 10 bar | 17 bar | 21 bar | EPDM & EPR |
| FF4521-1616-568 | 10 bar | 17 bar | 21 bar | EPDM & EPR |

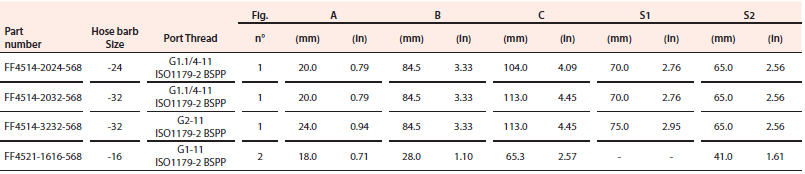

尺寸表
Fig. 參照上方尺寸圖（Figure 1 / Figure 2）。
